Verze 1.2

Otevřete bránu budoucnosti

Zapomeňte na hledání ovladačů. GateKeeper je chytrý správce vašeho vjezdu s GPS ochranou, historií přístupů a webovou konfigurací.

Jak to zapojit? Vyzkoušet Demo

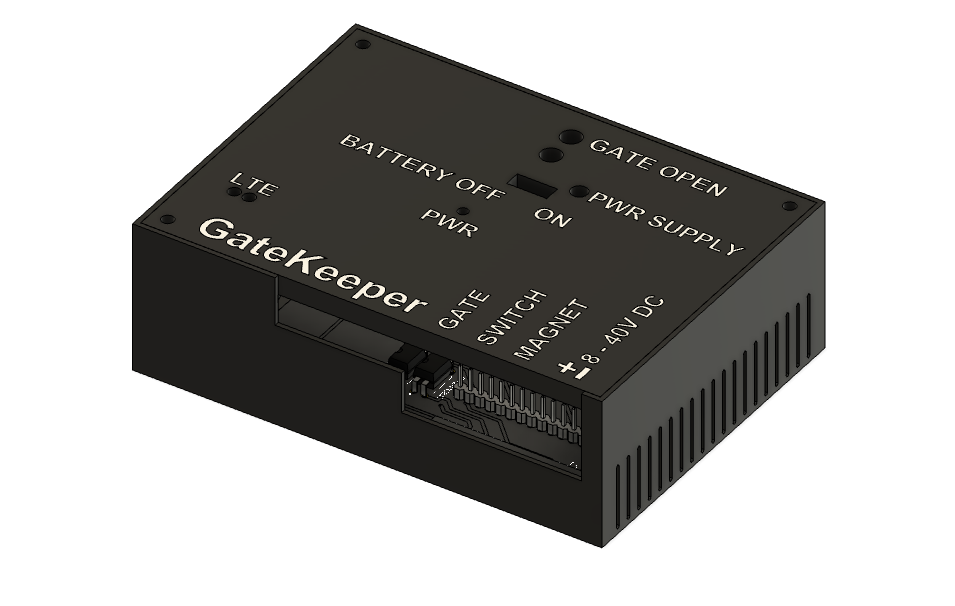

GateKeeper Device

Proč zvolit GateKeeper?

Vše, co potřebujete pro bezpečný a pohodlný přístup.

Webová Administrace

Už žádné složité SMS příkazy. Spravujte telefonní čísla, jména uživatelů a nastavení pohodlně přes webový prohlížeč.

GPS Ochrana (Anti-Theft)

Integrovaná GPS sleduje polohu motoru. Při neoprávněném pohybu (krádež) okamžitě odešle varování a polohu na cloud.

Historie & Plánovač

Podívejte se, kdo a kdy otevřel. Nastavte si denní okna (např. Po-Pá 8-16h), kdy má být brána trvale otevřena.

Otevření prozvoněním

Stačí "prozvonit" číslo brány. Je to zdarma, bezpečné a funguje i ze starého tlačítkového telefonu.

Magnetický Senzor

GateKeeper "vidí", zda je brána skutečně zavřená díky externímu magnetickému senzoru. Žádné hádání.

Zálohované napájení

Díky širokému rozsahu napájení (8-40V) a měření napětí máte vždy přehled o stavu baterie či výpadku proudu.

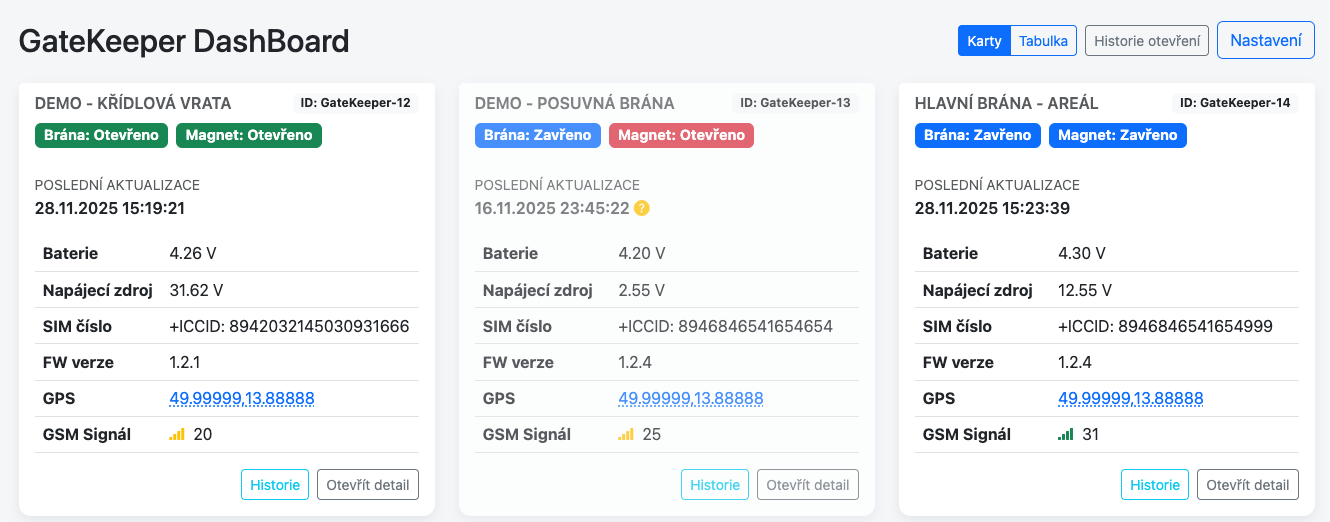

Mějte přehled. Odkudkoliv.

Naše aplikace funguje na mobilu i počítači.

  • Okamžitý stav brány (Open/Closed)
  • Síla signálu a stav baterie
  • Mapa s GPS polohou
  • Editace uživatelů v reálném čase
Ukázka aplikace

Proč zahodit starou GSM bránu?

Funkce Běžná GSM brána (např. GSM200) GateKeeper v1.2
Konfigurace Složité SMS kódy (#PWD1234...) Pohodlná Webová Aplikace
Správa uživatelů Nepřehledná, bez jmen Seznam jmen a čísel
Historie vstupů Ne Ano (Cloud log)
GPS Ochrana Ne Ano + Email Alert
Stav brány Neví, zda se otevřela Magnetický senzor
Instalace

WIKI: Jak zapojit GateKeeper?

Jednoduché postupy pro nejčastější motory.

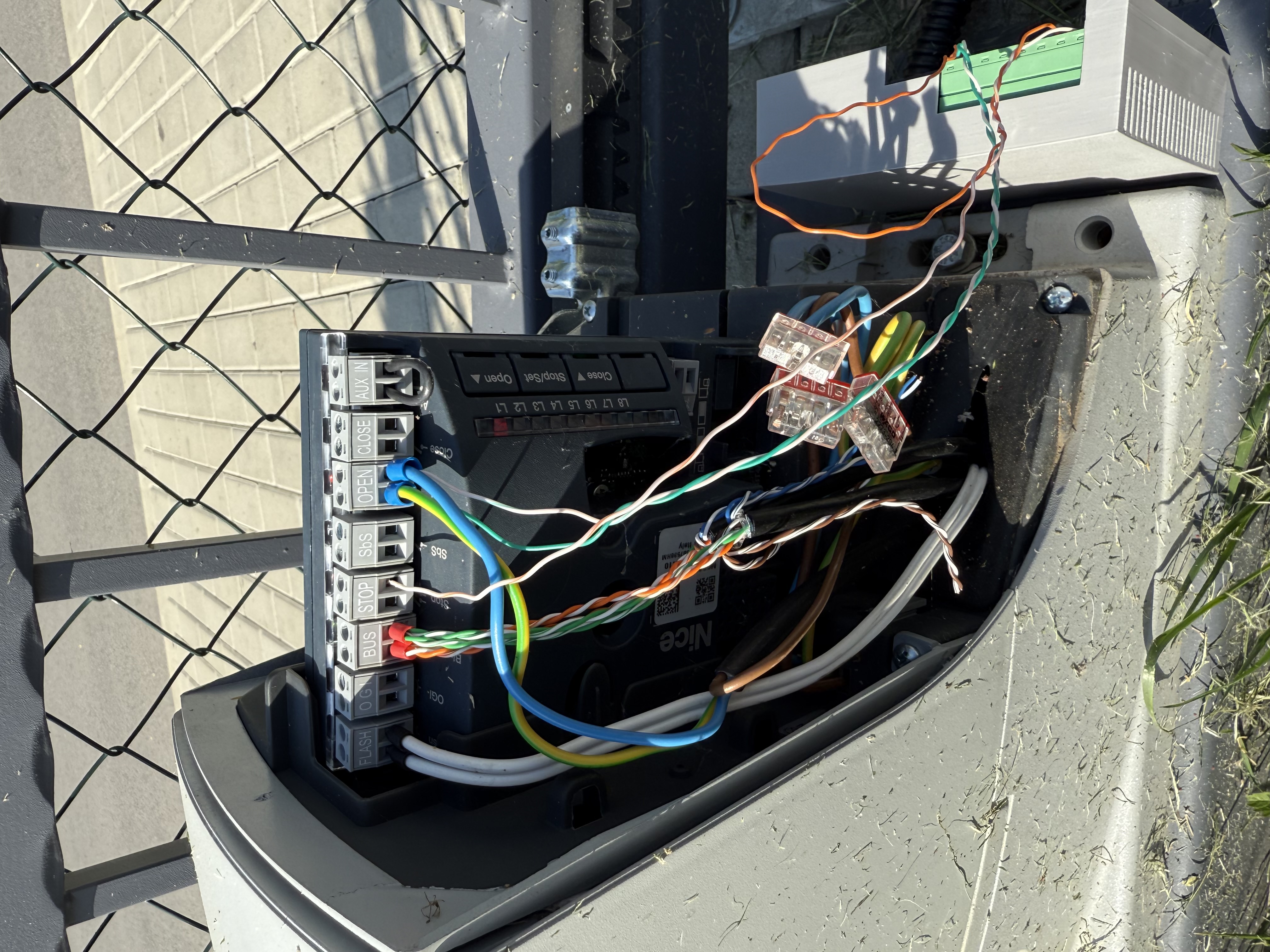

Pohon NICE (Řídící jednotka RBA3)
Zapojení Nice RBA3
Postup zapojení

GateKeeper se vejde přímo pod kryt motoru Robus.

  • 1 Napájení: Zapojte svorky GateKeeperu (+/-) do levého konektoru na jednotce (označení 24V).
  • 2 Ovládání: Výstup GATE OPEN (relé) připojte do svorky SbS (Step-by-Step) a společné svorky.
  • 3 Senzor: Magnet umístěte na ozubený hřeben a senzor na pevný rám. Zapojte do MAGNET.

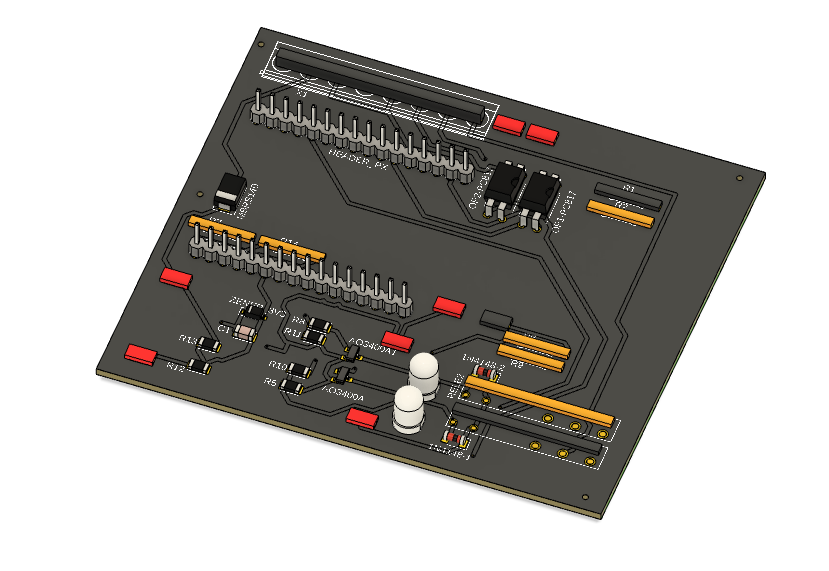

Obecné schéma (PCB v1.2)
PCB Schéma
Popis konektorů
  • 8 - 40V DC: Vstupní napájení (z baterie nebo trafa pohonu).
  • MAGNET: Vstup pro magnetický kontakt (jazýčkové relé).
  • SWITCH: Vstup pro externí mechanické tlačítko.
  • GATE / OPEN: Bezpotenciálové relé (spíná ovládací obvod brány).
  • PWR SUPPLY / BATTERY: Indikace stavu napájení.
